RƠ LE NHÁY (FLASHER RELAY)
1. Khái niệm:
Rơ le nháy (Flasher Relay) là một thiết bị điện tử dùng để điều khiển tần suất nhấp nháy của đèn xi-nhan trên xe nâng, ô tô, xe máy và các phương tiện cơ giới khác. Nó giúp đèn xi-nhan chớp tắt theo chu kỳ, báo hiệu hướng di chuyển của phương tiện.
2. Cấu tạo:
Rơ le nháy thường có các thành phần chính sau:
-
Cuộn dây điện từ (Solenoid Coil): Tạo từ trường để đóng/mở tiếp điểm.
-
Tiếp điểm (Contacts): Đóng/mở mạch điện của đèn xi-nhan.
-
Mạch điều khiển điện tử: Một số rơ le nháy hiện đại sử dụng vi mạch để kiểm soát tần suất nhấp nháy.
-
Vỏ nhựa cách điện: Bảo vệ các linh kiện bên trong khỏi tác động bên ngoài.
-
Các chân kết nối:
-
B+ (Battery): Chân cấp nguồn.
-
L (Load): Chân kết nối với đèn xi-nhan.
-
E (Earth/Ground): Chân nối mass.
3. Nguyên lý hoạt động:
-
Khi bật đèn xi-nhan, dòng điện đi vào rơ le nháy.
-
Cuộn dây điện từ trong rơ le tạo ra từ trường, làm đóng/mở tiếp điểm theo chu kỳ.
-
Khi tiếp điểm đóng, dòng điện chạy qua đèn xi-nhan, làm đèn sáng.
-
Khi tiếp điểm mở, dòng điện bị ngắt, đèn tắt.
-
Quá trình này lặp lại liên tục theo tần số 85 lần/phút (hoặc tùy vào thiết kế của rơ le).
Ứng dụng:
Rơ le nháy được sử dụng chủ yếu trong:
-
Hệ thống đèn xi-nhan của xe nâng, ô tô, xe máy.
-
Đèn cảnh báo trên các loại phương tiện công nghiệp và xây dựng.
Thông số kỹ thuật:
Thiết bị này thường được sử dụng trong hệ thống đèn xi-nhan của xe nâng, ô tô và các phương tiện cơ giới khác. Nếu bạn cần mua hoặc thay thế, hãy kiểm tra điện áp và số chân để đảm bảo tương thích.
-
Tên sản phẩm: Rơ le nháy (Flasher Relay)
-
Mã sản phẩm: MB302374
-
Điện áp hoạt động: 25.6V
-
Tần số nháy: 85 lần/phút
-
Tải hỗ trợ: T/S 21W x 2 + 3.4W
-
Công suất tối đa: 27W (4 bóng đèn)
-
Số chân kết nối: 3 chân

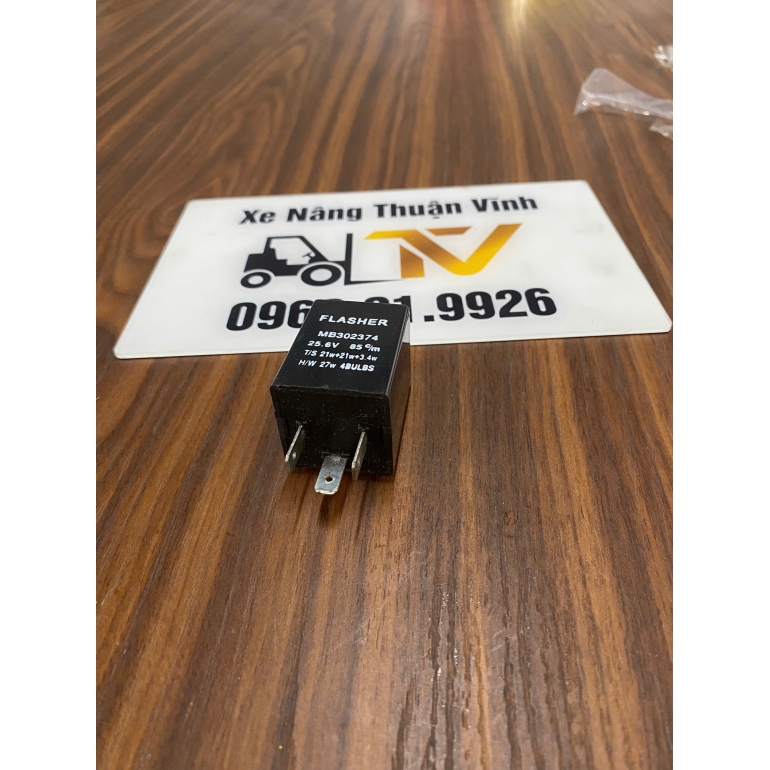

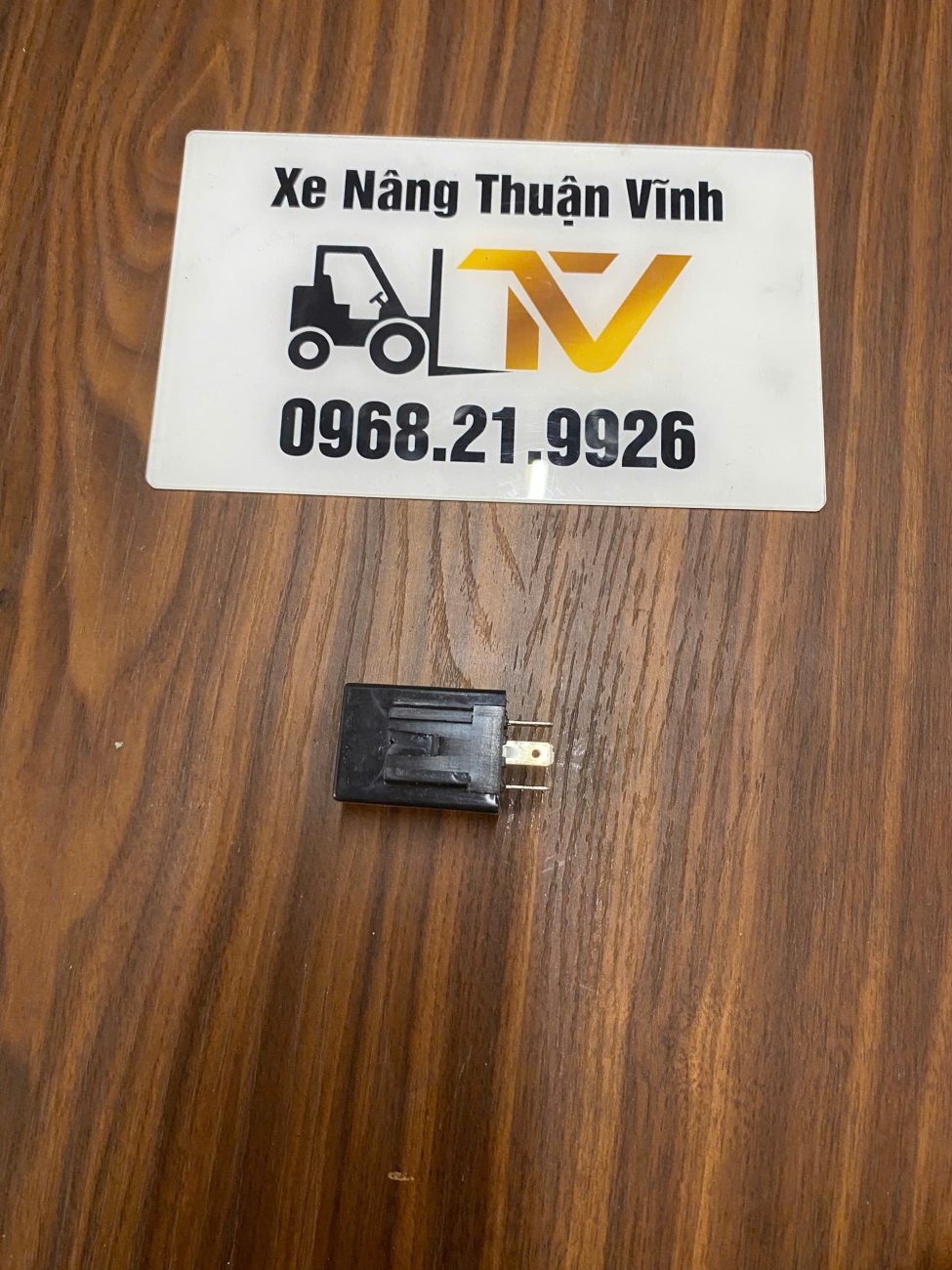

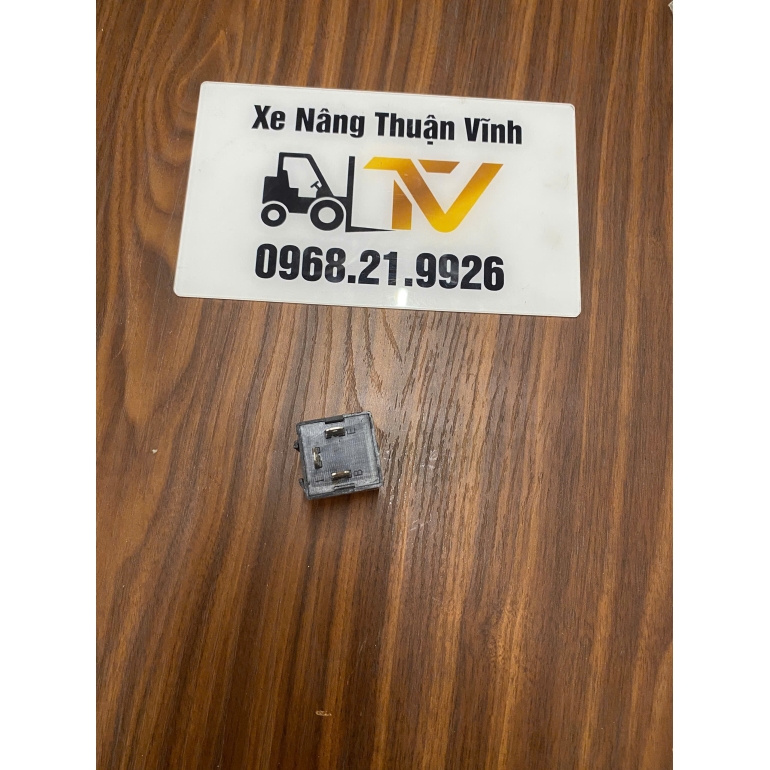

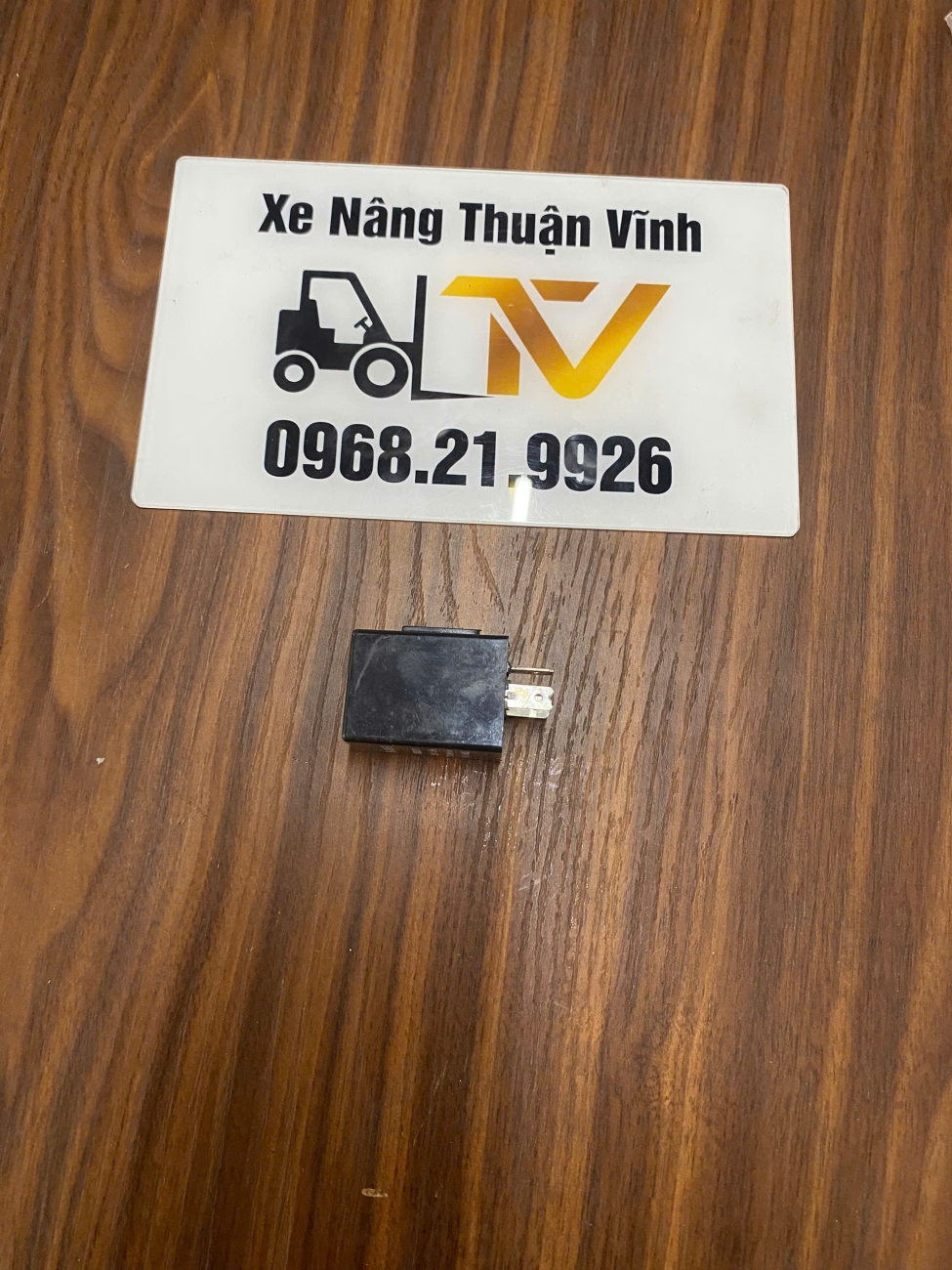

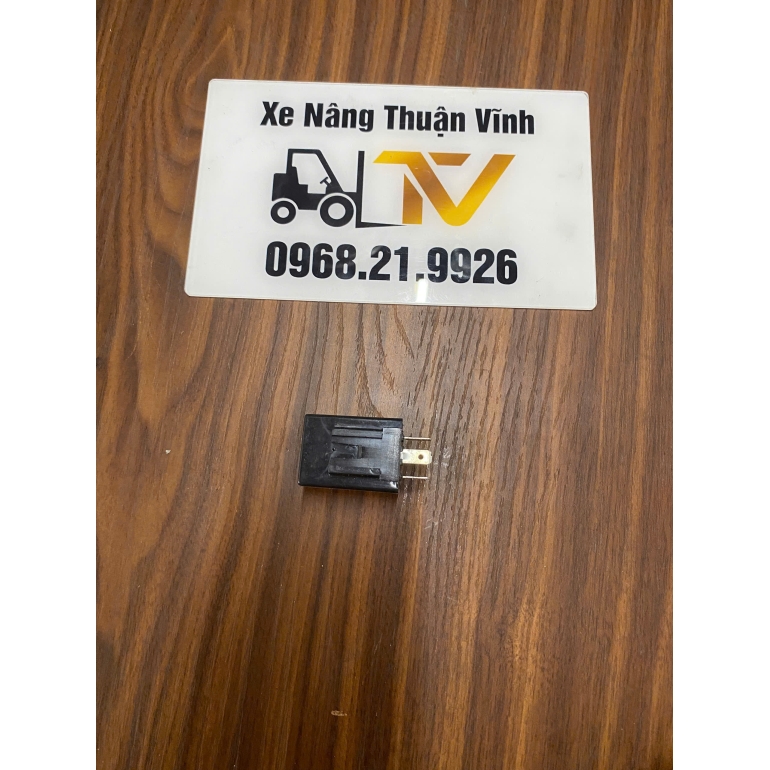

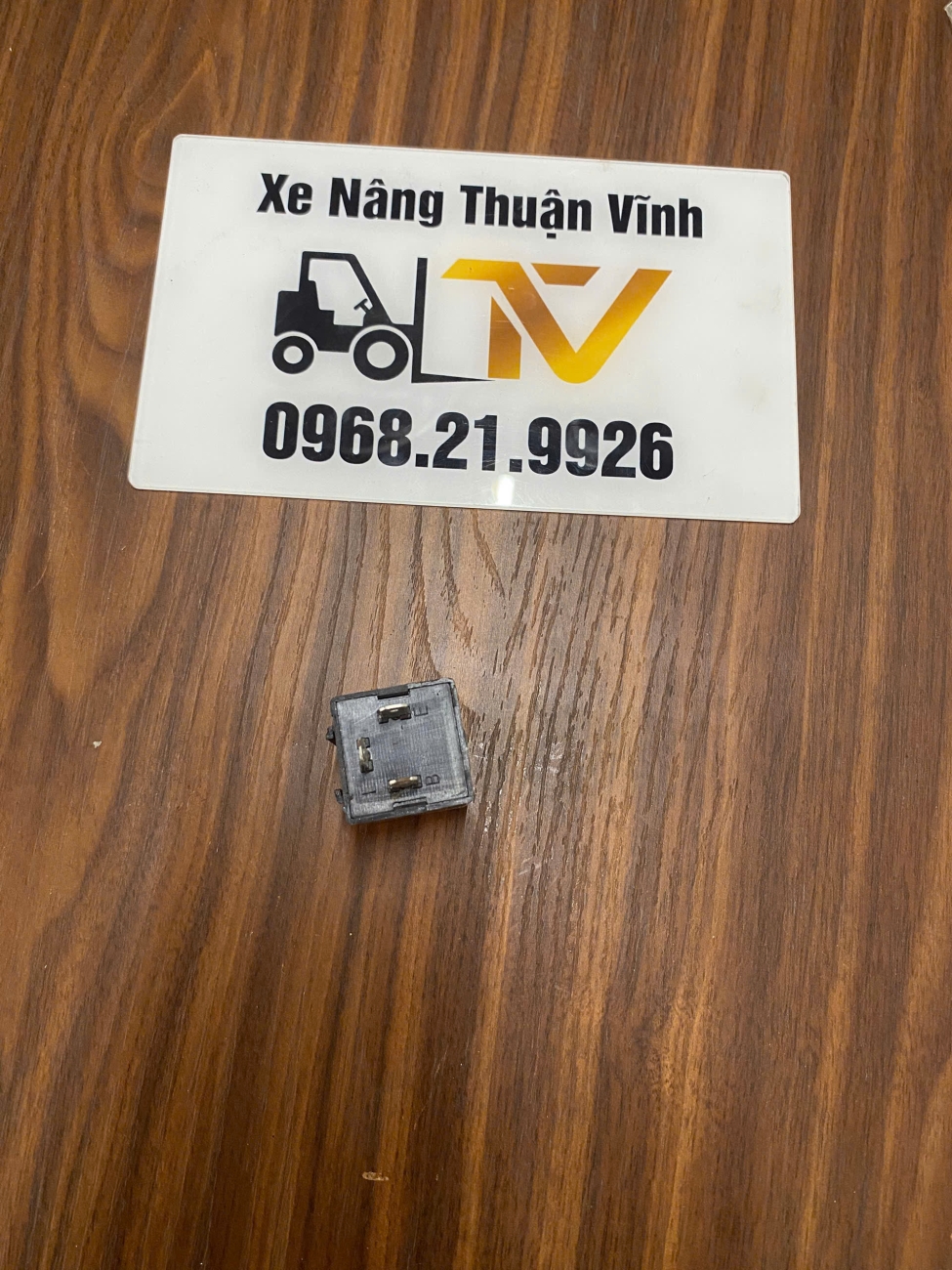

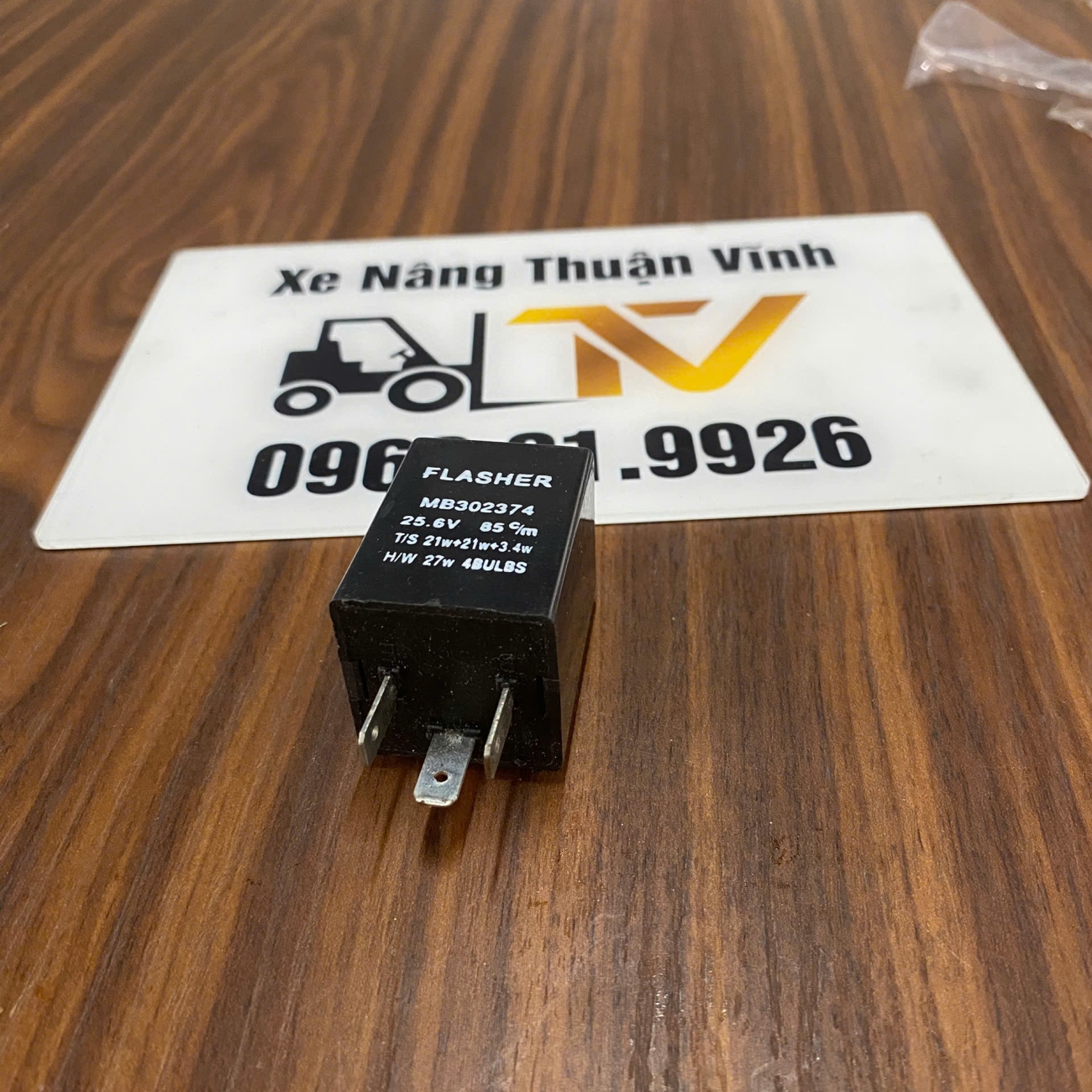

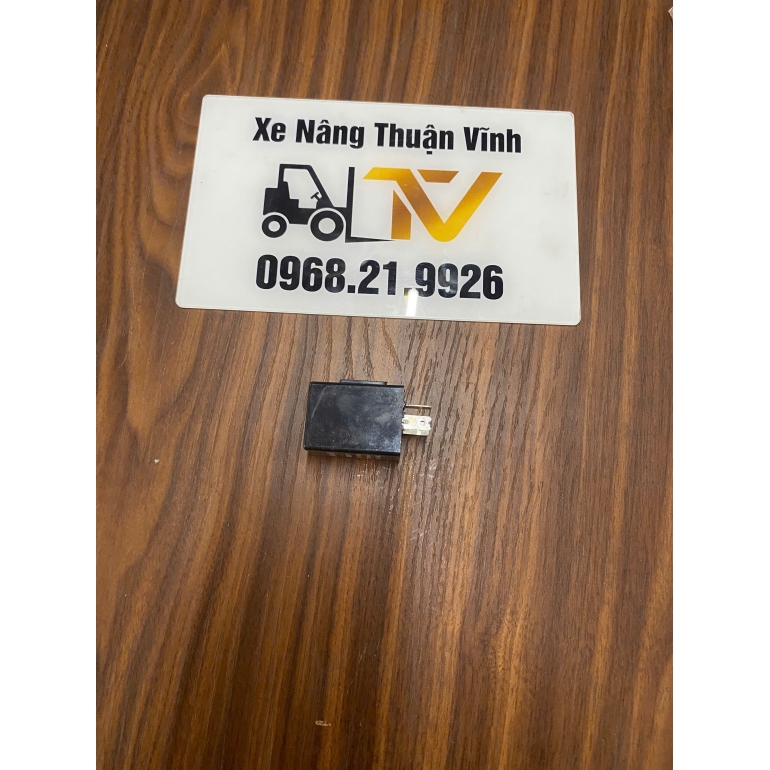

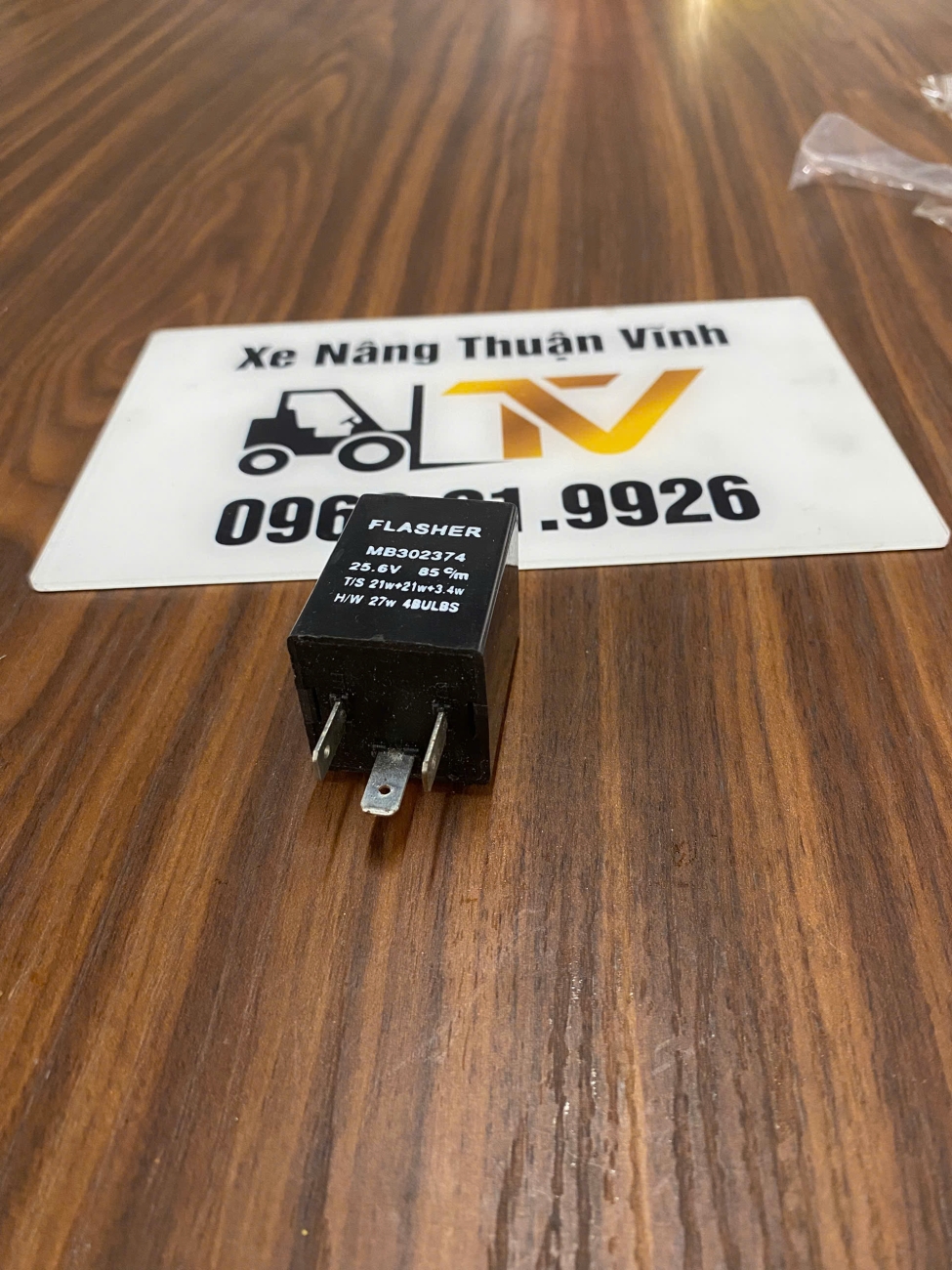

Hình ảnh sản phẩm
.jpg)
.jpg)
